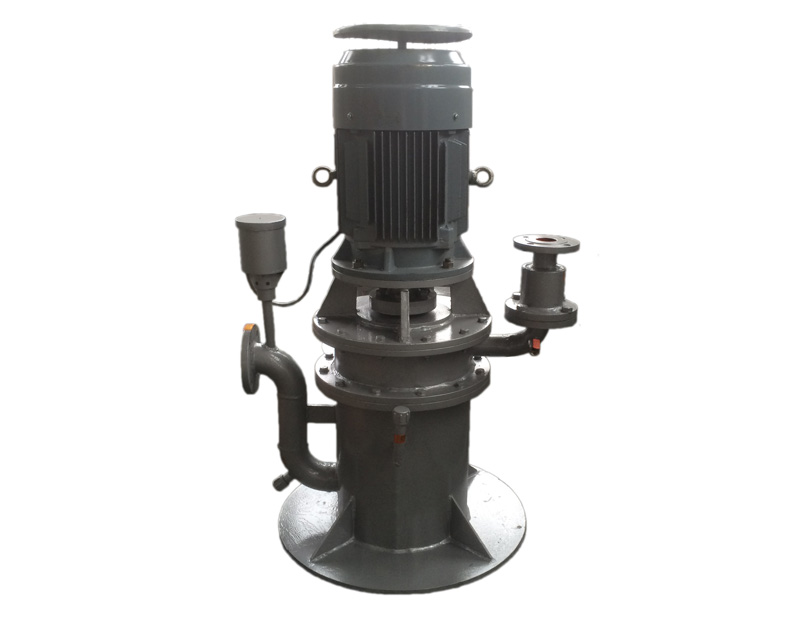

無密封自控自吸泵

http://www.w1ndcode.cn/uploadfiles/211.149.195.244/webid348/source/201608/147087901655.jpg

聯系我們 :
固話：0523-87481899
手機：13852635959
分享到：
立即訂購+

概述

WFB泵采用無泄漏V型密封總成，革除了傳統水泵的填料密封、盤根密封、機械密封，徹底制服了跑、冒、滴、漏，是代替原各種長軸液下泵、潛水泵、潛污泵等最理想的設備。該結構泵缺點：一、停機液體沿軸方向往外泄漏，對于頻繁起動設備的場合不太適合；二、副葉輪消耗的功率太大、水泵效率低。WFB改進型結構為有密封裝置，一是提高水泵效率，二是降低電機功率，三是抑制了水泵停機泄漏現象。運動過程中密封裝置不摩擦、無磨損，使用壽命較同類產品長10倍以上。移植真空泵原理、自吸性能穩定可靠，特別是采用電動空氣控制閥真正實現了一次引流，終身自吸。效率高、振動小、噪音低、移動靈活、拆卸簡便、易于安裝、不需地腳固定，免去了長軸液下泵運輸，安裝、維修等困難。具有優越的自控功能，可與高科技領域和高度自動化系列統配套使用。

使用溫度：-80°C ~ 350° C

流量：0.75m³/h ~ 6850m³/h

揚 程：5.5m ~ 133m

設計特點

1、本公司采用“泵用連環式多面離心密封裝置”，革除了傳統水泵的填料密封、盤根密封、機械密封、徹底制服了“跑、冒、滴、漏”，是替代各種長軸液下泵、潛水泵等最理想的設備。

2、運行過程中密封裝置不摩擦，無麿損，使用壽命較同類產品長10倍以上。

3、移植真空泵原理，自吸性能穩定可靠，特別是采用“電動空氣控制閥”，真正實現了“一次引流，終生自吸”。

4、振動小，噪音低，移動靈活，拆卸簡便、易于安裝，不需地腳固定。

5、具有優越的自控功能，可與高科技領域和高度自動化系統配套使用。

不同造型的用途特點

長方型、圓錐型為您提供了不同形式的安裝選擇余地；防爆型適用于易燃、易爆環境；戶外型借助安全的立體戶外罩，在露天工作的情況下，有效的防雨、防霧、防潮、防濕；推車移動型可將水泵推移到您所需要的任何工位上作業。

用途

WFB泵具有耐溫、耐壓、耐磨、“一次引流”、“終身自吸”等多種功能。目前生產襯四氟、氯化聚醚、超高分子聚乙烯、聚丙烯、不銹鋼、鑄鋼、生鐵等多種材質。廣泛適用于電子、電力、化工、冶金、醫藥、食品、電鍍、環保、消防、市政、凈水、國防軍工、紡織印染、采掘選礦等行業。

型號意義、選型

選型方法

(1)性能參數表中“類別代碼”欄的1-5含義：1型為長方型，2型為圓錐型，3型為防爆型，4型為戶外型，5型為推車移動型?！安馁|(zhì)符號”欄中G、PP、BXG四組字母分別代表：鋼、增強聚丙烯、不銹鋼(1Cr18Ni9Ti)四種材質。

(2)型號意義舉例：

50WFB-AD1

50——泵進口口徑

WFB——無密封自控自吸泵

AD1——性能分類

(3)完整的型號書寫方式。假設水泵的要求是：造型為推車移動型，材質為增強聚丙烯，吸液口徑為50mm，性能分類為AD1。這臺水泵的完整型號為“5PP50WFB-AD1”

假設水泵造型是長方形防爆型，其它要求同上，這水泵的完整型號應寫為“1.3PP50WFB-AD1”

假設水泵造型是圓錐形防爆型，其它要求同上，這水泵的完整型號應寫為“2.4PP50WFB-AD1”

無密封自控自吸泵相關產品：氟塑料自吸泵 CZ泵

型號與參數

規格型號			轉速 r/min	流量 m³/h	揚程 m	配套功率 KW	允許吸深 ≦M	吸液口徑 NM	出液口徑 NM	征集重量kg
類別代碼	材質代號	型號
1-5	G.PP.BXG	16WFB-A	2900	0.75	8	0.75	2.5	16	10	75
				1.1	6.5
				1.5	5.5
1-5	G.PP.BXG	20WFB-A	2900	2	10	1.1	3	20	15	95
1-5	G.PP.BXG	25WFB-A	2900	3.6	25	3	3.5	25	20	110
1-5	G.PP.BXG	32WFB-A	2900	4.5	13	1.5	3	32	25	99
				6.5	10.5
				9	8
1-5	G.PP.BXG	40WFB-A	2900	6.5	25	4	4	40	31	140
				8.5	23
				10	21
1-5	G.PP.BXG	40WFB-A1	2900	13.5	18	3	4	40	32	140
1-5	G.PP.BXG	40WFB-A2	2900	5	15	2.2	4	40	32	125
				8	13
				10	11
1-5	G.PP.BXG	40WFB-A3	2900	14	8	2.2	4	40	32	125
1-5	G.BXG	40WFB-b	2900	5	42	7.5	4	40	32	150
1-5	G.PP.BXG	50WFB-A	2900	7.5	28	5.5	5	50	40	205
				12.5	26
				15	24.5
1-5	G.PP.BXG	50WFB-A1	2900	10.5	20.5	4	5	50	40	170
1-5	G.PP.BXG	50WFB-AD	1450	5	11	1.5	4	50	40	149
				6.3	10
				7.5	9
1-5	G.PP.BXG	50WFB-AD	1450	10	6	1.5	4	50	40	149
1-4	G.BXG	50WFB-B	2900	10	40	11	5	50	40	215
				11	38
				15	35
1-4	G.PP.BXG	50WFB-B1	2900	7	33	7.5	5	50	40	205
				12	31
				15	29
1-5	G.PP.BXG	50WFB-B2	2900	10	26.5	5.5	5	50	40	185
1-4	G.BXG	50WFB-C	2900	5	15	2.2	4	50	40	150
				6.4	14
				7.5	12.5
1-4	G.BXG	50WFB-C1	2900	8.5	58	15	5	50	40	240
				12	56
				15	54
1-5	G.PP.BXG	50WFB-CD	1450	10	46	11	5	50	40	215
				12	40
1-4	G.BXG	50WFB-E	2900	5	19	3	4	50	40	170
				6	18
				8	17
1-4	G.BXG	50WFB-E1	2900	10	68	15	5	50	40	250
				12	62
				15	55
1-5	G.PP.BXG	50WFB-E2	2900	3.5	26	4	4	50	40	170
				6.3	25
				7.5	24
2-4	G.BXG	50WFB-F	2900	9	62	15	5	50	40	260
1-5	G.PP.BXG	65WFB-A	2900	15	27	7.5	4	65	50	260
				20	26
				25	24
1-5	G.PP.BXG	65WFB-A1	2900	21	20	5.5	4	65	50	260
1-5	G.PP.BXG	65WFB-AD	1450	7	12	3	4	65	50	200
				12	11
				15	9
1-4	G.BXG	65WFB-B	2900	15	41	11	5	65	50	270
				25	38
				30	34
1-5	G.PP.BXG	65WFB-B1	2900	20	26	7.5	5	65	50	250
1-5	G.PP.BXG	65WFB-BD	1450	10	16	4	5	65	50	230
				12	14
				15	13
1-4	G.BXG	65WFB-C	2900	15	58	18.5	5	65	50	280
				25	56
				30	52
2-4	G.PP.BXG	100WFB-C3	2900	40	16	11	5	100	80	500
				45	15
2-4	G.BXG	100WFB-E	2900	60	87	55	5	100	80	720
				80	80
				100	75
2-4	G.BXG	100WFB-E1	2900	80	60	45	5	100	80	680
				100	51
2-4	G.PP.BXG	100WFB-E2	2900	30	26	11	5	100	80	530
				50	25
				55	24
2-4	G.pp.BXG	100WFB-E3	2900	58	22	15	5	100	80	530
				62	18
2-4	G.BXG	100WFB-F	2900	60	133	90	5	100	80	965
				80	125
				100	120
2-4	G.BXG	100WFB-F1	2900	80	108	75	5	100	80	820
				90	90
				100	80
2-4	G.BXG	100WFB-F2	2900	30	40	15	5	100	80	550
				50	38
				60	36
2-4	G.PP.BXG	100WFB-F3	2900	40	33	11	5	100	80	530
				43	29
				46	26
2-4	G.BXG	125WFB-A	2900	100	55	55	5	125	100	900
				150	50
				180	45
2-4	G.BXG	125WFB-A1	2900	170	40	45	5	125	100	860
				185	30
2-4	G.PP.BXG	125WFB-A2	2900	70	20	15	5	125	100	720
				80	19
				100	17
2-4	G.PP.BXG	125WFB-AD	2900	105	16	15	5	125	100	740
				110	15
2-4	G.BXG	125WFB-B	2900	120	86	110	5	125	100	1150
				180	80
				220	72
2-4	G.BXG	125WFB-B1	2900	150	65	75	5	125	100	1005
				170	60
2-4	G.PP.BXG	125WFB-B2	2900	80	26	22	5	125	100	760
				100	25
				120	24
2-4	G.BXG	125WFB-C	2900	160	132	160	5	125	100	1580
				180	125
				200	120
2-4	G.BXG	125WFB-C1	2900	180	108	110	5	125	100	1270
				190	93
				208	80
2-4	G.BXG	125WFB-C2	2900	80	40	30	5	125	100	790
				100	38
				120	36.5
2-4	G.PP.BXG	125WFB-C3	2900	92	23	22	5	125	100	750
				85	26
				80	29
2-4	G.BXG	125WFB-E	2900	70	52	37	5	125	100	820
				90	50
				110	48
2-4	G.BXG	125WFB-E1	2900	90	45	30	5	125	100	790
				95	40
2-4	G.BXG	125WFB-E2	2900	85	36	22	5	125	100	770
2-4	G.BXG	150WFB-A	2900	120	28	37	5	150	125	990
				185	26
				200	23.5
				240	22.5
2-4	G.BXG	150WFB-AD	1450	160	20	30	5	150	125	960
2-4	G.BXG	150WFB-BD	1450	156	40	45	5	150	125	1060
				180	6
				225	30
1-4	G.BXG	65WFB-C1	2900	22	45	15	5	65	50	265
1-5	G.PP.BXG	65WFB-C2	2900	7.5	19	5.5	5	65	50	240
				12.5	18
				15	17
1-4	G.BXG	65WFB-E	2900	15	82	30	5	65	50	450
				25	80
				30	78
1-4	G.BXG	65WFB-E1	2900	21	64	18.5	5	65	50	340
				20	55
1-5	G.PP.BXG	65WFB-E2	2900	7.5	27.5	7.5	5	65	50	280
				12.5	26
				15	24.5
1-4	G.BXG	65WFB-F	2900	15	127	45	5	65	50	485
				25	125
				30	123
1-4	G.BXG	65WFB-F1	2900	18	108	45	5	65	50	485
				21.5	95
				23.5	85
1-4	G.BXG	65WFB-F2	2900	7.5	38	7.5	5	65	50	270
				12.5	37
				15	36
1-4	G.BXG	65WFB-F3	2900	7	34	5.5	5	65	50	260
				9	30
				12	26
2-4	G.PP.BXG	80WFB-A	2900	30	28	11	6	80	65	380
				50	26
				60	24
				70	20
2-4	G.BXG	80WFB-AD	1450	15	11.5	4	4	80	65	305
				20	11
				30	10
				38	9
2-4	G.BXG	80WFB-B	2900	40	35	15	5	80	65	395
				50	38
				60	33
				65	28
2-4	G.PP.BXG	80WFB-BD	1450	15	15	5.5	5	80	65	340
				25	14
				30	13
				35	11
2-4	G.BXG	80WFB-C	2900	30	59	22	5	80	65	460
				50	55
				60	52
2-4	G.BXG	80WFB-C1	2900	45	38	15	5	80	65	400
				40	46
2-4	G.PP.BXG	80WFB-C2	2900	15	19	7.5	5	80	65	320
				25	18
				30	17
2-4	G.PP.BXG	80WFB-CD	1450	21	14	5.5	5	80	65	340
				25	12
2-4	G.BXG	80WFB-E	2900	30	84	37	5	80	65	480
				50	80
				60	76
2-4	G.BXG	80WFB-E1	2900	30	60	18.5	5	80	65	400
				40	50
2-4	G.PP.BXG	80WFB-E2	2900	15	27	11	5	80	65	380
				25	26
				30	24
2-4	G.PP.BXG	80WFB-E3	2900	15	22	5.5	5	80	65	300
				20	18
2-4	G.BXG	80WFB-F	2900	30	128	55	5	80	65	580
				50	120
				60	110
2-4	G.BXG	80WFB-F1	2900	26	103	45	5	80	65	530
				30	95
				40	80
2-4	G.BXG	80WFB-F2	2900	15	36	11	5	80	65	380
				25	32
				30	30
2-4	G.BXG	80WFB-F3	2900	21	34	11	5	80	65	380
				23	30
				26	26
2-4	G.PP.BXG	100WFB-A	2900	60	30	18.5	5	100	80	560
				100	26
				110	22
				120	20
2-4	G.PP.BXG	100WFB-AD	1450	30	12	7.5	5	100	80	450
				40	11
				50	10
				60	9
2-4	G.BXG	100WFB-B	2900	6	40	22	5	100	80	580
				80	36
				100	32
				120	28
2-4	G.PP.BXG	100WFB-BD	1450	30	15	11	5	100	80	520
				40	14
				50	13
				68	11
2-4	G.BXG	100WFB-C	2900	45	55	37	5	100	80	630
				80	48
				100	45
2-4	G.BXG	100WFB-C1	2900	75	40	30	5	100	80	605
				85	35
2-4	G.PP.BXG	100WFB-C2	2900	40	20	15	5	100	80	520
				50	19
				60	18
2-4	G.BXG	150WFB-BD1	1450	220	29	45	5	150	125	1080
				260	25
2-4	G.BXG	150WFB-BD2	1450	160	34	37	5	150	125	1020
				180	29
				195	26
2-4	G.BXG	150WFB-BD3	1450	120	55	75	5	150	125	1205
				200	50
				240	45
2-4	G.BXG	150WFB-CD	1450	180	45	55	5	150	125	1100
				190	38
2-4	G.BXG	150WFB-CD1	1450	165	36	37	5	150	125	1020
2-4	G.BXG	200WFB-AD	1450	250	26.5	55	5	200	150	1415
				330	25
				350	23.5
2-4	G.BXG	200WFB-AD1	1450	300	22	45	5	200	125	1375
2-4	G.BXG	200WFB-AD2	1450	330	19	37	5	200	125	1335
2-4	G.BXG	200WFB-BD	1450	240	42	75	5	200	125	1520
				300	37
				350	33.5
2-4	G.BXG	200WFB-BD1	1450	250	28.5	55	5	200	150	1415
2-4	G.BXG	200WFB-BD2	1450	310	25	55	5	200	150	1660
				380	18
				450	13
				520	10
2-4	G.BXG	200WFB-CD1	1450	360	45	90	5	200	150	1520
2-4	G.BXG	200WFB-CD2	1450	300	40	75	5	200	150	1556
				330	36
2-4	G.BXG	250WFB-AD	1450	290	26.5	55	5	250	200	1450
				330	25
				360	23.5
2-4	G.BXG	250WFB-AD1	1450	400	13	45	5	250	200	1660
				430	8
2-4	G.BXG	250WFB-AD2	1450	340	35	75	5	250	200	1660
				360	33
				400	31
2-4	G.BXG	250WFB-AD3	1450	500	28.5	75	5	250	200	1660
				600	22.5
				720	18
2-4	G.BXG	250WFB-BD	1450	350	45	90	5	250	200	1800
				380	40
				400	37
2-4	G.BXG	250WFB-BD1	1450	300	50	90	5	250	200	1800
				350	47
				380	45
2-4	G.BXG	250WFB-BD2	1450	200	57.5	90	5	250	200	1800
				260	55
				290	52.5
2-4	G.BXG	250WFB-BD3	1450	400	30	90	5	250	200	1800
				628	24.5
				700	20
2-4	G.BXG	300WFB-AD	1450	500	26.5	90	5	300	250	1880
				550	25
				600	23.5
2-4	G.BXG	300WFB-AD1	1450	370	42	90	5	300	250	1988
				390	35
				400	33
				430	31
2-4	G.BXG	300WFB-AD2	1450	600	30	132	5	300	250	2058
				650	25
				1000	18
2-4	G.BXG	300WFB-AD3	1450	350	50	110	5	300	250	2280
				400	47.5
				450	45
2-4	G.BXG	300WFB-BD	1450	300	57.5	110	5	300	250	2280
				320	55
				345	52.5
2-4	G.BXG	300WFB-BD1	1450	678	55	200	5	300	250	2480
				780	47.5
2-4	G.BXG	300WFB-BD2	1450	900	30	160	5	300	250	2388
				740	40
				590	50
2-4	G.BXG	300WFB-BD2	1450	600	57	200	5	300	250	2400
				750	45
				850	40
				978	35
2-4	G.BXG	300WFB-CD	1450	860	42.5	200	5	300	250	2480
2-4	G.BXG	300WFB-CD1	1450	700	57.5	220	5	300	250	2508
				780	52
				890	45
2-4	G.BXG	350WFB-AD	1450	550	26.5	110	5	350	300	2500
				600	25
				790	23.5
2-4	G.BXG	350WFB-AD1	1450	580	35	160	5	350	300	2780
				690	33
				820	31
2-4	G.BXG	350WFB-AD2	1450	450	42.5	132	5	350	300	2630
				500	40
				550	37.5
2-4	G.BXG	350WFB-AD3	1450	500	50	160	5	350	300	2785
				535	47.5
				590	45
2-4	G.BXG	350WFB-BD	1450	306	57.5	110	5	350	300	2630
				356	55
				400	52
2-4	G.BXG	350WFB-BD1	1450	840	55	250	5	350	300	2785
				950	48
				1200	40
2-4	G.BXG	350WFB-BD2	1450	886	57.5	280	5	350	300	3088
				980	52.5
				1186	45
2-4	G.BXG	350WFB-BD3	1450	1050	35	220	5	350	300	2508
				1180	32
2-4	G.BXG	350WFB-CD	1450	1200	35	250	5	350	300	2688
				1320	32
2-4	G.BXG	350WFB-CD1	1450	1156	40	250	5	350	300	2886
				1280	35
2-4	G.BXG	350WFB-CD2	1450	1128	45	280	5	350	300	3080
				1050	50
2-4	G.BXG	350WFB-CD3	1450	1000	57.5	315	5	350	300	3285
				1200	50
2-4	G.BXG	350WFB-ED	1450	900	30	160	5	350	300	2380
				1096	25
2-4	G.BXG	350WFB-ED1	1450	1140	30	220	5	350	300	2600
				1370	25
2-4	G.BXG	400WFB-AD	1450	1850	15	160	5	400	350	2860
				1520	18
				1450	20
2-4	G.BXG	400WFB-AD1	1450	1680	10	200	5	400	350	2150
2-4	G.BXG	400WFB-AD2	1450	1600	75	375	5	400	350	1800
2-4	G.BXG	400WFB-AD3	1450	2050	55	375	5	400	350	1750
2-4	G.BXG	400WFB-BD	1450	1700	20	220	5	400	350	2500
				2085	15
2-4	G.BXG	400WFB-BD1	1450	1600	22.5	200	5	400	350	2650
				2000	18
2-4	G.BXG	400WFB-BD2	1450	2226	20	250	5	400	350	2880
				1880	25
2-4	G.BXG	400WFB-BD3	1450	1700	30	280	5	400	350	2980
				2506	20
2-4	G.BXG	400WFB-CD	1450	2308	8	132	5	400	350	2650
2-4	G.BXG	400WFB-CD1	1450	1880	12	160	5	400	350	2750
2-4	G.BXG	400WFB-CD2	1450	2280	12	200	5	400	350	2860
2-4	G.BXG	400WFB-CD3	1450	1905	18	200	5	400	350	2900
2-4	G.BXG	450WFB-AD	D	1650	35	315	5	450	400
			1450	2880	20
2-4	G.BXG	450WFB-AD1	1450	2890	5	90	5	450	400
2-4	G.BXG	450WFB-BD	1450	2825	8	132	5	450	400
2-4	G.BXG	450WFB-BD1	1450	2825	12	200	5	450	400
2-4	G.BXG	450WFB-AD	1450	3400	8	160	5	450	500
2-4	G.BXG	600WFB-B	1450	4280	8	200	5	600	500
2-4	G.BXG	600WFB-CD	1450	4020	5	110	5	600	500
2-4	G.BXG	800WFB-AD	1450	4520	5	132	5	800	600
2-4	G.BXG	800WFB-BD	1450	5480	5	160	5	800	600
2-4	G.BXG	800WFB-CD	1450	6850	5	200	5	800	600
