襯氟氣動球閥概述

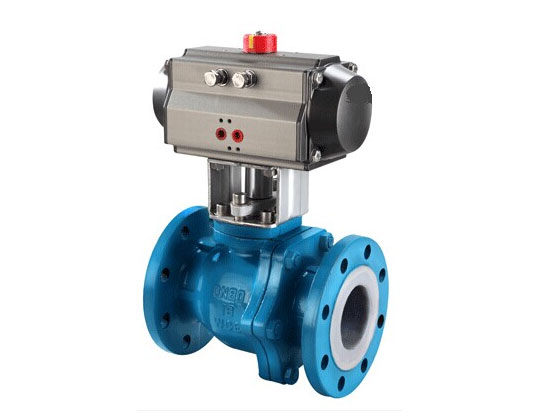

襯氟氣動球閥，由氣動活塞式執行機構和O型襯氟球閥組成。

閥體內腔及碟板均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蝕性和密封性。

主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。

襯氟氣動球閥主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。廣泛應用于食品、環保、輕工、石油、造紙、化工、輕紡、電力等行業的自動調節與遠程控制系統中。

襯氟氣動球閥3大優點

1、閥體與閥桿之間帶防靜電裝置，閥桿防爆出裝置設計，可適用多種惡劣場合選型。造型美觀，質量可靠等優點。

2、閥體設計，鑄造均采用臺灣的先進工藝，具有結構合理。能達到氣泡級密封，啟閉力矩小，使用壽命長。

3、具有功能強、體積小、輕便宜人、泄露量低、性能可靠、配套簡單、流通能力大，也適合于介質是粘稠，含顆粒，纖維性質的場合。

襯氟氣動球閥連接方式

連接方式：法蘭連接

襯氟氣動球閥閥體

型 式：直通鑄造球型閥

公稱通徑：15～300mm

公稱壓力：PN1.0、1.6Mpa

法蘭標準：JB/T79.1-94、79.2-94等

材 料：ZG230-450襯F46

上閥蓋：與閥體一起鑄造

工作溫度：-40～+180℃；

壓蓋型式：螺栓壓緊式

填 料：聚四氟乙烯填料

襯氟氣動球閥內組件

閥芯型式：球型閥芯

閥芯材料：2Cr13襯F46

流量特性：近似等百分比

額定行程：全開90°

襯氟氣動球閥執行機構

型 式：AT/SR、AW/AWS、GTD/GTE雙作用、單作用活塞式執行機構

供氣壓力：0.3～0.8Mpa

氣源接口：G1/4〞、G1/8〞、G3/8〞、G1/2〞

環境溫度：-30～+70℃

襯氟氣動球閥作用型式

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)

雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

襯氟氣動球閥附件

定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構

襯氟氣動球閥基本型號

襯氟氣動球閥結構圖、拆解圖

襯氟氣動球閥主要連接尺寸及重量表

PN：1.0MPa

PN： 1.6MPa

PN：2.5MPa
