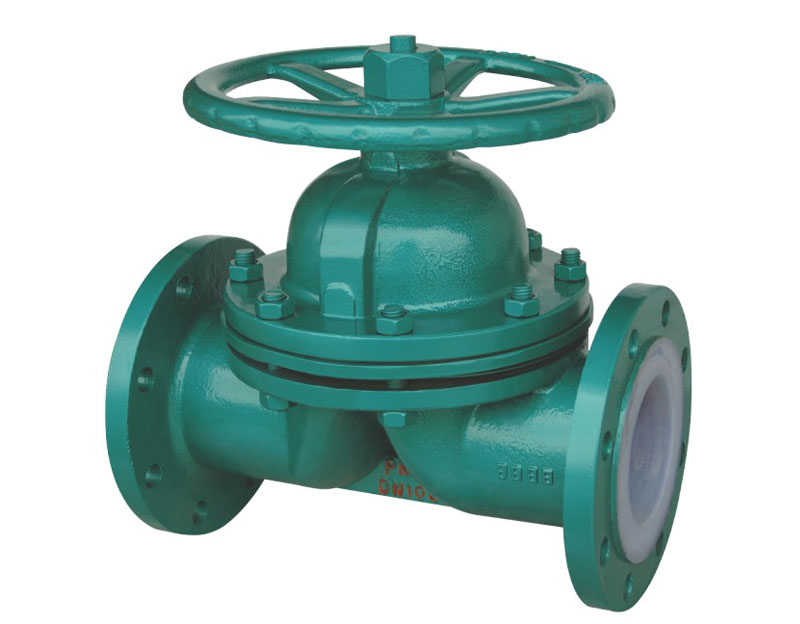

簡介
襯氟隔膜閥是一種特殊形式的截斷閥，出現于20世紀20年代。它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱隔膜閥。
最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。
1、采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換。
2、受隔膜材料限制，隔膜閥適用于低壓和溫度相對不高的場合。
3、隔膜閥按結構形式可分為：屋式、直流式、截止式、直通式、閘板式和直角式六種；連接形式通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往復式三種。
4.一般不宜用于溫度高于60度及輸送有機溶劑和強氧化介質的管路中，也不宜在較高壓力的管路中使用
隔膜閥是在1.3×10-5～2.5X106Pa的流體系統中用來開啟或隔斷氣流的閥門。
襯氟隔膜閥相關產品：氣動襯氟球閥 襯氟電動球閥 襯四氟蝶閥
襯氟隔膜閥其他信息
技術性能規范：
設計標準 | HG/T 3704，GB/T 12239 | MSS-SP-88 | |||
結構長度 | HG/T 3704，GB/T 12221 | EN 558-1 | |||
法蘭形式尺寸 | HG/T 20592，GB/T 9119 | ASMEB 16.5，JISB2220 | |||
檢驗與試驗 | GB/T 13927，JB/T 9092 | API 598 | |||
公稱壓力（MPa） | 0.6 | 1.0 | 1.6 | 150Lb | |
實驗壓力（MPa） | 殼體試壓 | 0.9 | 1.5 | 1.5 | 1.5 |
高圧密封 | 0.66 | 1.1 | 1.1 | 1.1 | |
低壓密封 | 0.6 | 0.6 | 0.6 | 0.6 | |
適用溫度（℃） | PFA：-30-200 FEP：-30-150 GXPO：-10-80 | ||||
適用介質 | 鹽酸、硝酸、氫氟酸、液氯、硫酸、王水等強腐蝕性介質 | ||||
注：襯氟閥門殼體試壓和密封按照上表測試，僅參考通用閥門測試標準。
90度開啟時CV值：
通徑 | 25 | 40 | 50 | 80 | 100 | 150 | 200 | 300 |
150LB | 17 | 39 | 70 | 180 | 305 | 712 | 1011 | 2435 |

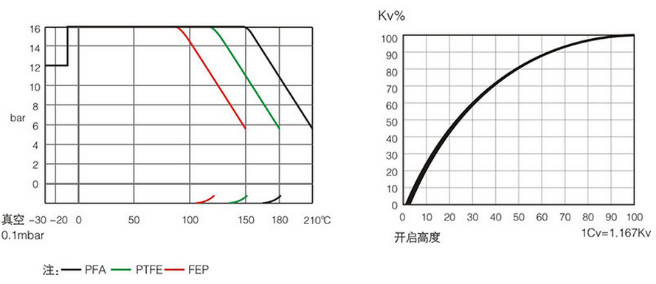

| 壓力溫度曲線 | 流量特性圖 |
 | |
襯氟隔膜閥產品優點：
產品連接件少，整體剛性好
截流速度快
開啟限位方便、靈活、精確
閥體整體結構比較小，便于安裝和維修
閥體與閥瓣外表包襯氟塑料，完全隔離介質與鋼件接觸，避免了閥體受腐蝕
襯氟隔膜閥結構圖
結構特點：
襯氟隔膜閥注意事項：
使用溫度不允許超過規定范圍
使用介質不允許有較硬顆粒，以免壓傷密封面，影響閥門密封
隔膜片升降次數不宜太多，以免損壞隔膜片，影響密封性能
流量小
連接尺寸及重量表
HG/T 20592 PN6（單位：mm）
DN | L | D | D1 | D2 | Z-d | f | b | H | H1 | D0 | Wt（Kg） |
15 | 125 | 80 | 55 | 40 | 4-12 | 2 | 12 | 116 | 126 | 120 | 2.8 |
20 | 135 | 90 | 65 | 50 | 4-12 | 2 | 14 | 116 | 126 | 120 | 3 |
25 | 145 | 100 | 75 | 60 | 4-12 | 2 | 14 | 127 | 140 | 140 | 4.5 |
32 | 160 | 120 | 90 | 70 | 4-14 | 3 | 16 | 132 | 149 | 140 | 6.5 |
40 | 180 | 130 | 100 | 80 | 4-14 | 3 | 16 | 155 | 175 | 160 | 8 |
50 | 210 | 140 | 110 | 90 | 4-14 | 3 | 16 | 162 | 188 | 180 | 10 |
65 | 250 | 160 | 130 | 110 | 4-14 | 3 | 16 | 196 | 230 | 220 | 16 |
80 | 300 | 190 | 150 | 125 | 4-18 | 3 | 18 | 220 | 262 | 250 | 21 |
100 | 350 | 210 | 170 | 145 | 4-18 | 3 | 18 | 272 | 325 | 280 | 30 |
125 | 400 | 240 | 200 | 175 | 8-18 | 3 | 20 | 332 | 397 | 320 | 52 |
150 | 460 | 265 | 225 | 200 | 8-18 | 3 | 20 | 372 | 450 | 360 | 70 |
200 | 570 | 320 | 280 | 255 | 8-18 | 3 | 22 | 496 | 600 | 400 | 112 |
250 | 680 | 375 | 335 | 310 | 12-18 | 4 | 24 | 570 | 700 | 450 | 220 |
HG/T 20592 PN10
DN | L | D | D1 | D2 | Z-d | f | b | H | H1 | D0 | Wt（Kg） |
15 | 125 | 95 | 65 | 45 | 4-14 | 2 | 14 | 116 | 126 | 120 | 3 |
20 | 135 | 105 | 75 | 55 | 4-14 | 2 | 14 | 116 | 126 | 120 | 3.4 |
25 | 145 | 115 | 85 | 65 | 4-14 | 2 | 14 | 127 | 140 | 140 | 5.5 |
32 | 160 | 140 | 100 | 78 | 4-18 | 3 | 16 | 132 | 149 | 140 | 7 |
40 | 180 | 150 | 110 | 85 | 4-18 | 3 | 16 | 155 | 175 | 160 | 9 |
50 | 210 | 165 | 125 | 100 | 4-18 | 3 | 16 | 162 | 188 | 180 | 12.5 |
65 | 250 | 185 | 145 | 120 | 4-18 | 3 | 18 | 196 | 230 | 220 | 20 |
80 | 300 | 200 | 160 | 135 | 4-18 | 3 | 20 | 220 | 262 | 250 | 26 |
100 | 350 | 220 | 180 | 155 | 8-18 | 3 | 20 | 272 | 325 | 280 | 36 |
125 | 400 | 250 | 210 | 185 | 8-18 | 3 | 22 | 332 | 397 | 320 | 60 |
150 | 460 | 285 | 240 | 210 | 8-23 | 3 | 24 | 372 | 450 | 360 | 80 |
200 | 570 | 340 | 295 | 265 | 8-23 | 3 | 26 | 496 | 600 | 400 | 125 |
250 | 680 | 395 | 350 | 320 | 12-23 | 4 | 28 | 570 | 700 | 450 | 240 |
