簡介

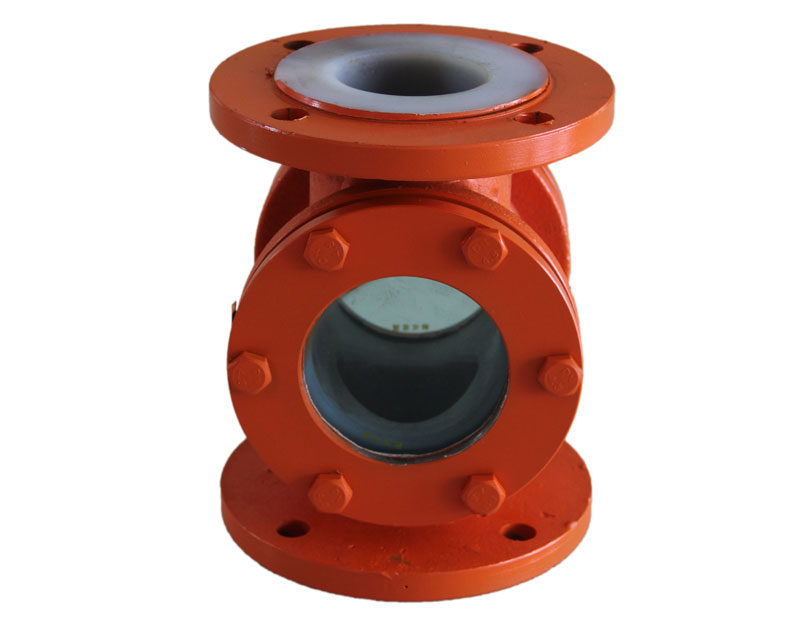

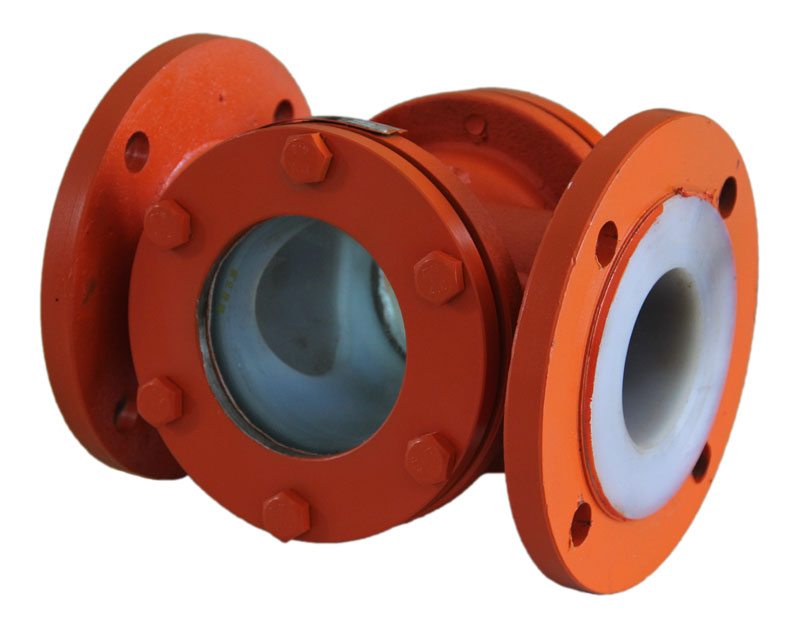

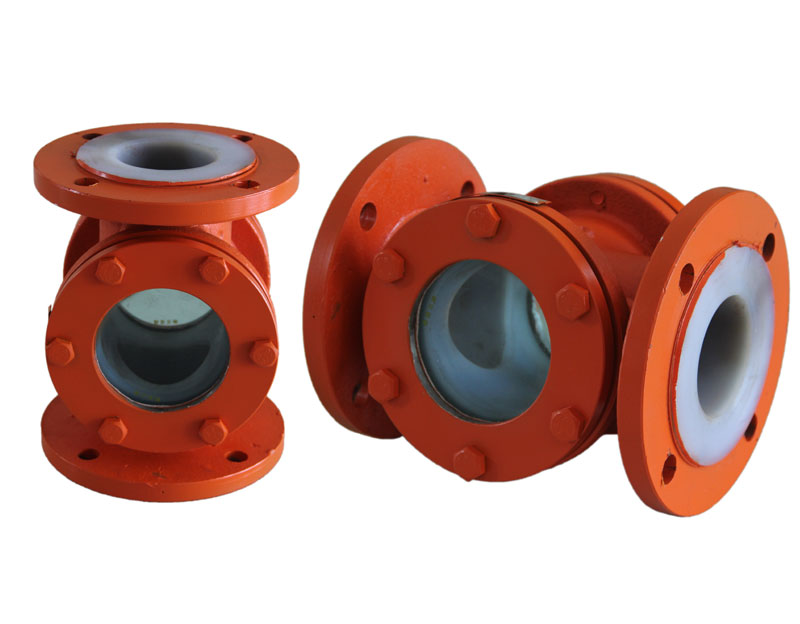

襯氟視鏡又名襯里視鏡,國家執行標準(HG/T21622-1990).用以觀測管路或設備中單元流體的流量、色澤、氣泡、結晶情況，直接監控化工工藝流程，有利于指導操作。視鏡體采用碳鋼精鑄，內襯氟塑料（F46）， 鏡片選用優質鋼化玻璃，具有的耐腐蝕性能和機械強度，且有外型美觀、強度高、經久耐用的特點。廣泛使用于石油、化工、農藥、染化、制酸制堿等行業，是目前防腐設備理想的選擇。

襯氟視鏡相關產品：氣動襯氟球閥 電動襯氟球閥 襯四氟蝶閥  襯四氟補償器

型號意義

例：SJ41F-10C-100

SJ—視鏡類型代號

4—連接型式為法蘭

1—結構型式為直通式

F—襯里材料為氟塑料

10—公稱壓力為1.0MPa

C—視鏡體材料為碳鋼

100—公稱通徑為100mm

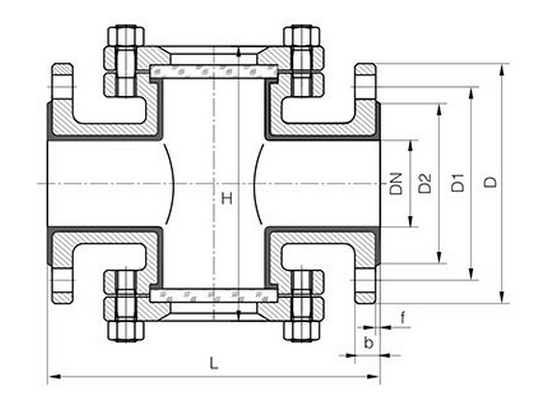

結構圖

連接尺寸
