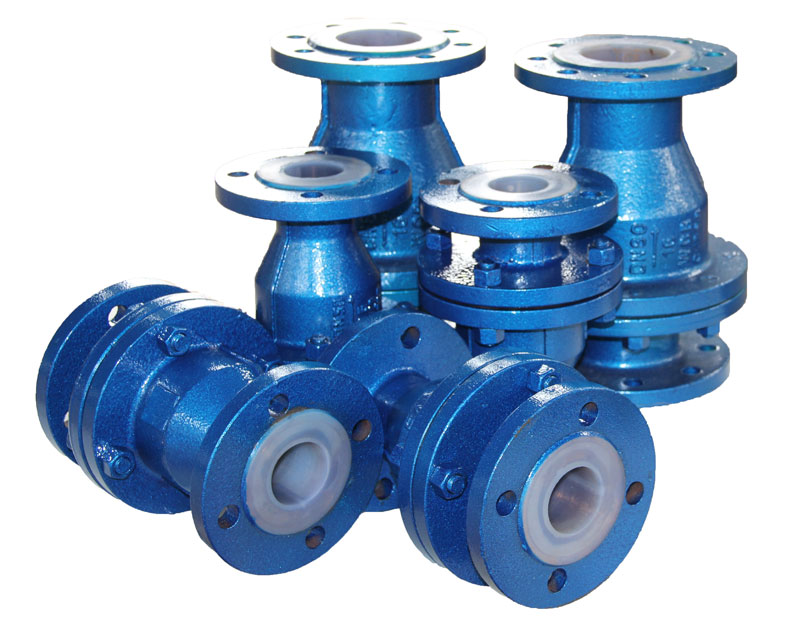

簡介
襯里止回閥只是允許介質向一個方向流動，而且阻止流體倒流，通常這種閥門是自動工作的，在一個方向流動的壓力作用下， 閥瓣打開，流體反方向流動時有流體壓力和閥瓣、PTFE閥球的自重，作用于閥座，從而切斷流動。
連接形式：法蘭式、對夾式
襯里材料：FEP、PFA、GXPO等。
襯氟止回閥相關產品：襯氟電動球閥 氣動襯氟球閥 襯四氟蝶閥 襯氟氣動球閥
技術性能規(guī)范
設計標準 | HG/T 3704，GB/T 12235 | API 60 | ||
結構長度 | HG/T 3704，GB/T 12221 | ASMEB 16.10 | ||
法蘭形式尺寸 | HG/T 20592，GB/T 9119 | ASMEB 16.5，JISB2220 | ||
檢驗與試驗 | GB/T 13927，JB/T 9092 | API 598 | ||
公稱壓力（MPa） | 1.0 | 1.6 | 150Lb | |
實驗壓力（MPa） | 殼體試壓 | 1.5 | 1.5 | 1.5 |
高圧密封 | 1.1 | 1.1 | 1.1 | |
低壓密封 | 0.6 | 0.6 | 0.6 | |
適用溫度（℃） | PFA：-30-200 FEP：-30-150 GXPO：-10-80 | |||
適用介質 | 鹽酸、硝酸、氫氟酸、液氯、硫酸、王水等強腐蝕性介質 | |||
其他信息

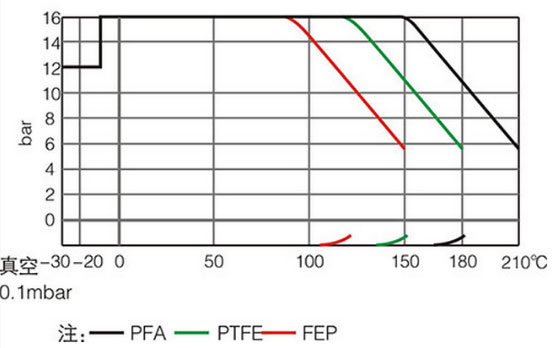

壓力溫度曲線：
結構圖
H74 H44
連接尺寸表
PN：1.0MPa
DN | L1 | L2 | D | D1 | D2 | Z-d | f | b |
15 | / | 130 | 95 | 65 | 45 | 4-14 | 2 | 14 |
20 | / | 150 | 105 | 75 | 55 | 4-14 | 2 | 14 |
25 | / | 160 | 115 | 85 | 65 | 4-14 | 2 | 14 |
32 | / | 180 | 140 | 100 | 78 | 4-18 | 3 | 16 |
40 | / | 200 | 150 | 110 | 85 | 4-18 | 3 | 16 |
50 | 43 | 230 | 165 | 125 | 100 | 4-18 | 3 | 16 |
65 | 46 | 290 | 185 | 145 | 120 | 4-18 | 3 | 18 |
80 | 46 | 310 | 200 | 160 | 135 | 4-18 | 3 | 20 |
100 | 52 | 350 | 220 | 180 | 155 | 8-18 | 3 | 20 |
125 | 56 | 400 | 250 | 210 | 185 | 8-18 | 3 | 22 |
150 | 56 | 480 | 285 | 240 | 210 | 8-23 | 3 | 24 |
200 | 60 | 495 | 340 | 295 | 265 | 8-23 | 3 | 26 |
250 | 68 | 550 | 395 | 350 | 320 | 12-23 | 4 | 28 |
300 | 78 | 620 | 445 | 400 | 368 | 12-23 | 4 | 28 |
350 | 78 | 720 | 505 | 460 | 428 | 16-23 | 5 | 28 |
PN：1.6MPa
DN | L1 | L2 | D | D1 | D2 | Z-d | f | b |
15 | / | 130 | 95 | 65 | 45 | 4-14 | 2 | 14 |
20 | / | 150 | 105 | 75 | 55 | 4-14 | 2 | 14 |
25 | / | 160 | 115 | 85 | 65 | 4-14 | 2 | 14 |
32 | / | 180 | 140 | 100 | 78 | 4-18 | 3 | 16 |
40 | / | 200 | 150 | 110 | 85 | 4-18 | 3 | 16 |
50 | 43 | 230 | 165 | 125 | 100 | 4-18 | 3 | 16 |
65 | 46 | 290 | 185 | 145 | 120 | 4-18 | 3 | 18 |
80 | 46 | 310 | 200 | 160 | 135 | 8-18 | 3 | 20 |
100 | 52 | 350 | 220 | 180 | 155 | 8-18 | 3 | 20 |
125 | 56 | 400 | 250 | 210 | 185 | 8-18 | 3 | 22 |
150 | 56 | 480 | 285 | 240 | 210 | 8-23 | 3 | 24 |
200 | 60 | 495 | 340 | 295 | 265 | 12-23 | 3 | 26 |
250 | 68 | 550 | 405 | 355 | 320 | 12-25 | 4 | 28 |
300 | 78 | 620 | 460 | 410 | 375 | 12-25 | 4 | 29 |
350 | 78 | 720 | 520 | 470 | 435 | 16-25 | 5 | 34 |
